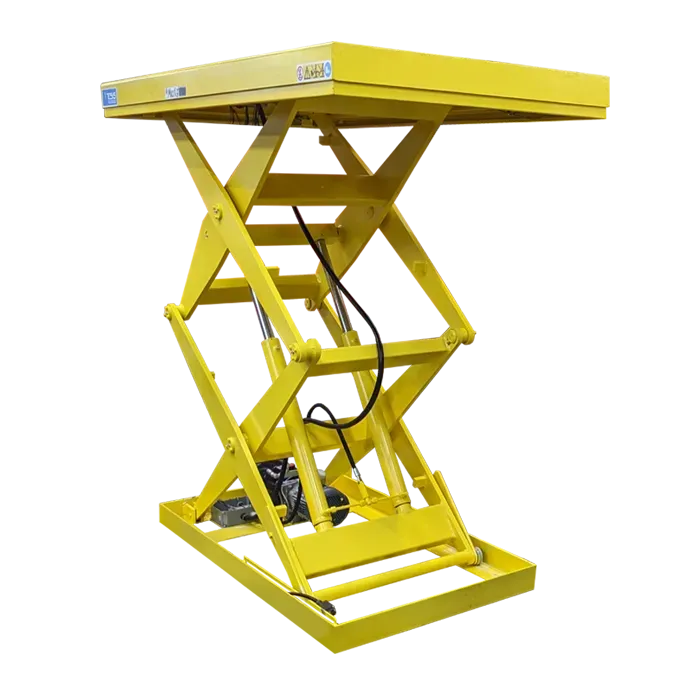

Tavole Elevatrici a Doppio Pantografo Verticale

Tipo: Tavola elevatrice a doppio pantografo ad azionamento elettro-idraulico

Capacità di carico: da tabella per i modelli base o su richiesta (da 200 kg a +80 t)

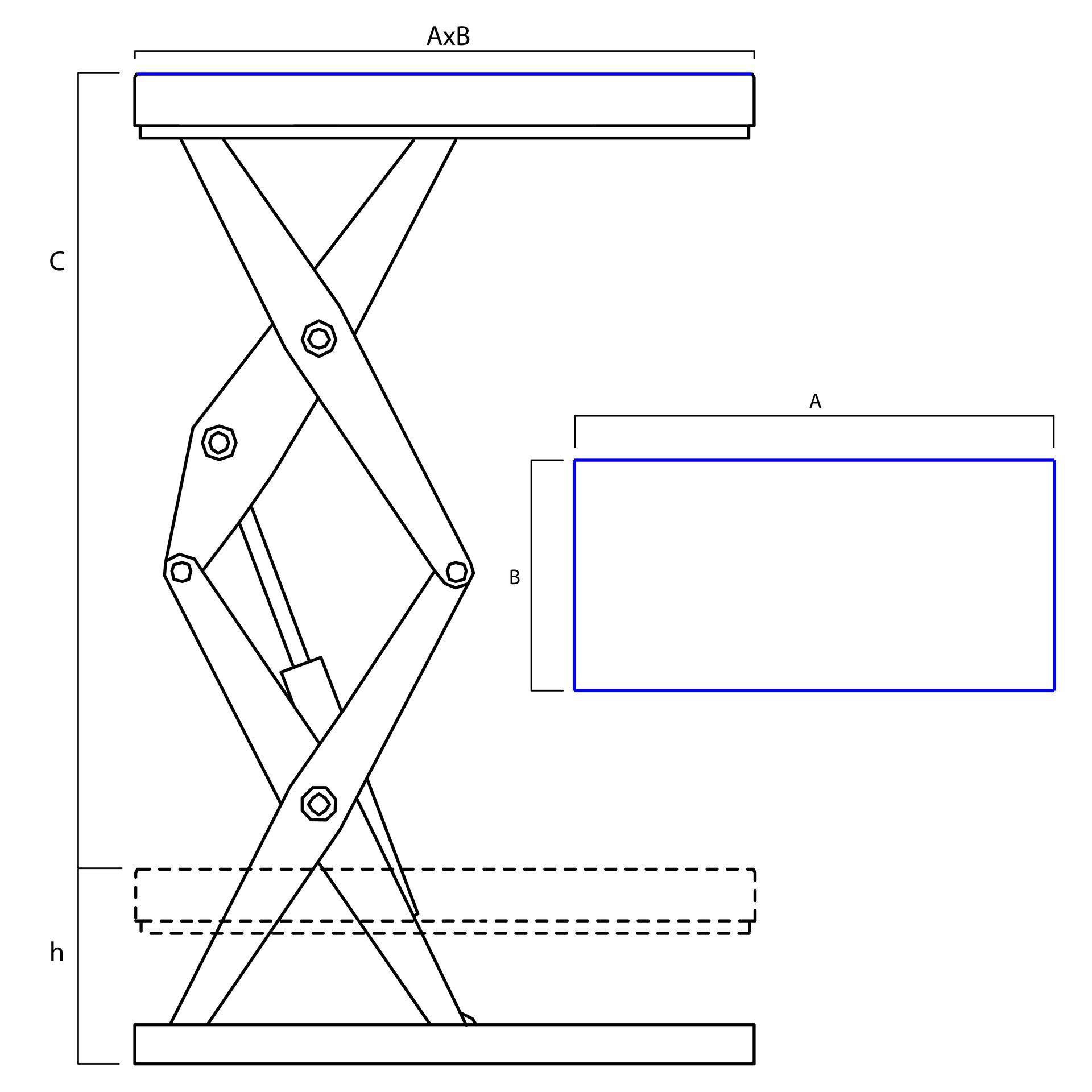

Dimensioni piattaforma: da tabella per i modelli base o su richiesta

Dimensionamento strutturale: per carico distribuito o parzialmente concentrato

Tensione di alimentazione: Trifase 400V / 50Hz

Tensione circuito di comando e ausiliari: 24 V

Grado di protezione: IP54

Comandi: pulsantiera volante (pulsante Salita / pulsante Discesa)

Centralina: incorporata o separata (3m collegamento standard)

Frequenza d'impiego: fino a 30 cicli/ora  x 8 ore/gg (in base alla corsa)

Condizioni di servizio: in ambiente interno +5°C / +40°C

Bracci di sollevamento: profilo sagomato in metallo pieno (no tubolare)

Rulli di scorrimento pantografo: in acciaio

Snodi: dotati di boccole autolubrificanti

Cilindri: cilindri a semplice effetto, stelo cromato

Componentistica idraulica: ad alte prestazioni

Imballaggio standard: su bancale + wrapping

- Distanza di sicurezza tra i bracci mobili del pantografo (a)

- Dispositivo sensibile anti-schiacciamento sotto il bordo della piattaforma (b)

- Blocchi meccanici di manutenzione integrati (c)

- Fascia fermapiede anti-intrusione sull’intero telaio di base (d)

- Pulsante di arresto di emergenza sulla pulsantiera di comando (e)

- Comandi ad azione mantenuta (movimenti azionati da una pressione costante)

- Valvole di sicurezza sull’impianto idraulico (arresto della discesa in caso di rottura/perdita dall’impianto)

- Valvola di sovrapressione (protezione da sovraccarico)

- Regolatore di flusso compensato (controllo velocità di discesa)

- Dispositivo di recupero manuale in discesa (azionabile dalla centralina)

- Dimensionamento per carichi concentrati, decentrati o mobili

- Dotazione per utilizzo intensivo o continuativo

- Snodi montati su cuscinetti

- Cilindri a doppio effetto o a pieno riempimento (a)

- Piano rinforzato per passaggio automezzi e carrelli elevatori (b)

- Interruttore di fine-corsa (c), encoder (d) e predisposizione per integrazione in sistemi di automazione

- Centralina separata (e)

- Selezione di componentistica tra gamma di principali marchi del settore

- Gruppo valvole personalizzabile per gestione attrezzatura applicata

- Esecuzione per installazione all’esterno
